本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音电站汽轮电机配电设备箱的反应： 1、合适的左右用电量。 2、便宜对集成运放的开闭使用。 3、有较高的安全卫生安全防护档次，能准确的表现电路板的导通心态。

项目名称：656KW柴油密度带发马达组单机配电箱主要元件明细清单
供配电盘注意组件请单
项目编号	名称大全	产品规格型号产品规格	企业单位	总量	厂商
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产发马达组有效整流器	HGM6110	只	1	众智
3	生产发电机组马达发动机转速操作器	C2002	只	1	孚创
4	电流电原传感器	DC24V	只	1	众智
5	不同规格的中小型中央中间继电器开关	HH54P    DC24V	只	2	正泰
6	小上面继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

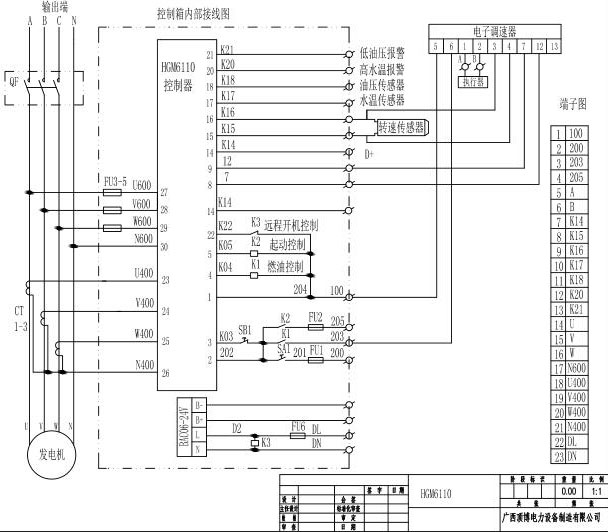

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.jichengshijia.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
